Отопительные приборы Кимрского Завода Теплового Оборудования (КЗТО)

Обзор отопительных приборов «КЗТО «РАДИАТОР»

Внимание! Вся линейка отопительных приборов КЗТО доставляется по Москве бесплатно собственной службой доставки!

Современный рынок предлагает потребителю широкий спектр разнообразных отопительных приборов. Среди этого разнообразия свое достойное место уверенно занимают отопительные приборы производства «Кимрского завода теплового оборудования «Радиатор».

Мы не ставим себя в один ряд с относительно дешевыми алюминиевыми, стальными панельными и чугунными тепловыми приборами, так как наша продукция рассчитана на покупателей ценящих надежность, безупречное качество и стильный дизайн.

Элегантный внешний вид отопительных приборов и разнообразие цветовой гаммы окраски (базовый цвет – белый глянцевый RAL 9010) дает возможность включать их в самые смелые и оригинальные дизайнерские проекты. Покрытие наружных поверхностей приборов производится методом электрофореза (предварительное грунтование) с последующей окраской эпоксиполиэфирными порошками в электростатическом поле и термообработкой.

Фирма провела большой объем работ, чтобы максимально адаптировать отопительные приборы к условиям Российских отопительных сетей, с учетом физических и химических характеристик теплоносителя.

Основными проблемами, возникающими при эксплуатации отопительных приборов в России, являются: гидроабразивное разрушение; гидравлические удары; коррозия внутренних поверхностей.

Внутренние поверхности наших отопительных приборов защищены антикоррозионным покрытием, экологически чистым. Покрытие, не имеющее аналогов, обеспечивает надежную парогидроизоляцию внутренних поверхностей изделий. Обладает высоким сопротивлением к гидроабразивному разрушению, уменьшает шероховатость внутренних поверхностей и как следствие уменьшает гидравлическое сопротивление, препятствует осаждению на поверхности металла отложений, растворенных в воде минералов, что, в конечном счете, значительно увеличивает срок службы изделий.

Радиаторы с внутренней обработкой являют собой уникальный продукт, не имеющий Российских аналогов. Импортные компании производят внутреннюю обработку на заказ и соответственно стоимость данных приборов очень высока.

Значения теплоотдачи приборов определены по «Методике определения номинального теплового потока отопительных приборов при теплоносителе воде» «НИИ Сантехники» при нормированных условиях:разность средних температур теплоносителя и воздуха в испытательной камере – 70˚С; расход теплоносителя через прибор – 0,1кг/с (360кг/час); атмосферное давление – 1013,3гПа (760 мм.рт.ст.)

Рабочее давление отопительных приборов - до 15 атм. рабочая температура - до 115^оС, что позволяет массово применять их в многоэтажных домах с централизованной системой отопления, не говоря уже об индивидуальном (коттеджном) строительстве.

Каждый прибор проходит заводскую опрессовку избыточным давлением не менее 25 атм. Тщательно проверяются герметичность прибора, отсутствие дефектов на поверхности. Тестирование радиаторов гарантирует надежность и абсолютную безопасность при эксплуатации.

Уникальные технологии «КЗТО «РАДИАТОР»

Продукция предприятия «КЗТО «РАДИАТОР», выделяется на рынке тем, что среди его моделей присутствуют дизайн – радиаторы, превосходящие по внешним эстетическим данным зарубежные аналоги. Кроме дизайн - радиаторов, линейка предприятия включает достаточно известные в России отопительные радиаторы «РС», заслужившие наибольшую популярность в рейтинге продаж фирмы, и конвекторы серии «Бриз», монтирующиеся в структуру пола так, что видимой на поверхности остается лишь декоративная решетка. Конкуренция с продукцией зарубежных компаний невозможна без сочетания современного дизайна с эксплутационными качествами прибора. Поиску путей совершенствования того и другого посвящены исследования, непрерывно ведущиеся в лаборатории «КЗТО «РАДИАТОР» и успешно внедряющиеся в производство.

В Российских условиях эксплуатации срок службы многих моделей радиаторов, как импортных, так и отечественных, существенно ограничен и порой не превышает трех лет. Причин у этого несколько. Тут и агрессивность воды с повышенным содержанием кислорода и значениями рН. И присутствие в воде твердых частиц, например песка. И повышенное содержание железа в воде, и высокая температура теплоносителя, и гидравлические удары во время пуска воды в систему отопления после профилактических работ.

При использовании любого полимерного материала возникает вопрос о том промежутке времени, в течение которого полимер не будет подвергнут деструкции (разложению), ухудшающей его защитные свойства. Во время испытания покрытия на старение оценивалась коррозийная стойкость покрытия после его термообработки при температуре 150°С в течение 1500

часов. Результаты проведенных испытаний гарантируют 30 – летний ресурс работы покрытия при максимальных температурах теплоносителя.

Чрезвычайно важным критерием для качественной защиты металла антикоррозийным покрытием является показатель адгезии или прочности сцепления полимерного покрытия с металлом. По данным проведенных испытаний защитное покрытие, нанесенное в соответствии с предложенной технологией, обладает показателем прочности сцепления от 11 до 35 кгс/см², при значении этого показателя по ТУ для данного покрытия – 9 кгс/см². Столь высокий показатель адгезии обеспечивается особенностями подготовки поверхности металла при нанесении защитного покрытия.

Первая ступень подготовки - удаление всех органических и неорганических загрязнений с поверхности, на которую наносится покрытие. Традиционно для этого применяются водные растворы химических соединений: ПАВ, щелочные компоненты, отделяющие вещества.

Действие очищающих веществ усиливается физическими факторами: - повышенной температурой и усилением ударного воздействия моющего состава на деталь применением обработки сжатым воздухом.

Вторая ступень подготовки - образование на поверхности металла фосфатного слоя имеет решающее значение для последующего нанесения полимерного покрытия, как методом окунания, так и методом порошкового окрашивания. Такой слой обладает хорошей адгезией и к металлу, и к полимерному покрытию, что обеспечивает высокую прочность сцепления защитного слоя с защищаемой металлической поверхностью.

Кроме того, фосфатный слой сам по себе обладает дополнительным свойством защиты поверхности металла от подпленочной коррозии даже в случае небольших повреждений полимерного покрытия до подложки. Фосфатный слой не проводит электрический ток и достаточно надежно защищает фрагменты изделий от электрохимической коррозии.

Применение в производстве фосфатирующего агента - последняя разработка фирмы «Хенкель» способствует увеличению адгезии и защите металла от подплёночной коррозии.

Каждое изделие фирмы обязательно проходит два испытания на герметичность сжатым воздухом и методом гидравлической опрессовки под давлением 25 атм.

Увеличенная толщина стенок радиаторов – еще одна отличительная особенность радиаторов производства «КЗТО «РАДИАТОР» - также продлевают срок службы приборов.

В современных условиях, когда требования к покрытиям возросли, а условия эксплуатации ужесточились, предпринимаются усилия для поиска новых технологий получения покрытий с заданными свойствами.

Наружное покрытие приборов производится методом электрофореза с последующей окраской порошковым напылением. Первым слоем на изделие наносится акриловая грунтовка (под воздействием тока высокого напряжения в ванной с растворенной в воде краской). Во время этого процесса молекулы акрила и пигменты оседают на изделие, образуя плотную, тонкую и однородную пленку краски.

Покрытие, полученное методом электроосаждения, обладает повышенными антикоррозионными свойствами и износостойкостью. При этом покрытие равномерно по толщине даже на изделиях сложной формы. Прочность сцепления покрытия очень высока, как с основным металлом, так и с последующими слоями краски, а значит исключается вероятность отслоения и расслоения. Вторым слоем наносится порошковое напыление эпоксиполиэфирного покрытия с последующей термообработкой.

При изготовлении дизайн - радиаторов на предприятии применяются защитно-декоративные наружные покрытия: нанесенных методом вакуумно-плазменного напыления титана и нитрида титана.

В сертификационном центре ВИАМ проводился анализ коррозионного поведения металлических покрытий, которые наносятся на изделия в качестве наружной защиты.

Ориентируясь на результаты этих испытаний, разработчики изделий объективно и обоснованно выбирали металлы для покрытия, толщину и количество слоев этих металлов.

Экологически чистая технология вакуумно-плазменного напыления титана и нитрида титана была внедрена на предприятии совместно с учеными МГТУ им. Н.Э.Баумана. Эксплуатационные характеристики новых покрытий (коррозионная стойкость, стойкость на истирание) оказались выше, чем у традиционного покрытия из никеля и хрома. Кроме того, третий слой нитрида титана в трехслойном покрытии окрашивает изделие в «золотистый» цвет.

Для полирования изделий из нержавеющей стали на предприятии «КЗТО «РАДИАТОР» в 2004 году начали применять уникальный метод электролитно - плазменого полирования.

Поверхность металла после плазменной обработки - это благородное глубокое зеркало. Такого результата невозможно достичь ни механической, ни электрохимической полировкой в кислотных электролитах.

При механическом полировании цвет поверхности, во–первых получается более темным, во-вторых такая поверхность тускнеет со временем, так как во время трения в поверхностных слоях метала в связи с перегревом накапливаются внутренние напряжения.

Электрохимическое полирование в кислотных электролитах в принципе сводится к глянцеванию поверхности. При этом процессе микровозвышенности только скругляются, достигается высокий блеск поверхности, но класс шероховатости не улучшается, и поэтому не получается зеркального эффекта.

При электролитно - плазменом полировании под воздействием микроразрядов и активных ионов происходит управляемая модификация обрабатываемого метала.

Наиболее интенсивному эррозионному воздействию подвергаются острые кромки, неметаллические включения, микровозвышенности. Это ведёт к улучшению класса шероховатости и к появлению блеска.

С течением времени зеркальная поверхность, полученная методом электоролитно - плазменного полирования, не темнеет и не тускнеет.

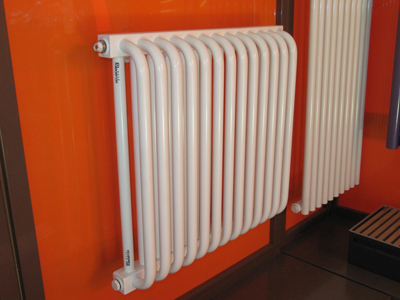

Радиаторы «РС», «РСК», «РС–нп»

Наибольшую популярность в рейтинге продаж занимают стальные трубчатые радиаторы марки «РС» (модификация «РС», «РС-1», «РС-3», «РС-3-2» «РС-4»). Толщина стенок в радиаторах увеличена по сравнению с аналогичными импортными приборами.

Ширина секции радиатора «РС» составляет 100 мм. Теплоотдача одной секции «РС» - 70 Вт, 1 метра длины радиатора «РС» (теплоплотность) - составляет 1642 Вт/м.

При необходимости использования радиаторов с более высокой теплоплотностью рекомендуем применять модификации, РС-3, РС-3-2, РС-4 – радиаторы с тремя и четырьмя рядами трубок. Теплоотдача 1 метра длины у этих моделей: - РС-3 – 2302 Вт/м; - РС-4 – 2875 Вт/м. Ширина РС-3 – 150 мм, РС-4 – 210мм.

Вес 1 метра длины стального радиатора РС – 25 кг. Для сравнения, вес аналогичного чугунного радиатора – 74 кг. Все вышеуказанные тепловые характеристики РС относятся к радиаторам с межцентровым присоединительным размером 500 мм (габаритная высота – 540 мм). Радиаторы РС также имеют

модификацию с межцентровым расстоянием – 300 мм (габаритная высота – 340 мм). Длина радиаторов до 1133 мм.

Радиаторы «РСК» - модифицированная модель радиаторов серии «РС», вобравшая в себя все его лучшие свойства, но с более современным дизайном. Коллектор имеет сечение круглой формы, что придает радиатору большую элегантность. Новый дизайн и совершенные технологии наполнят Ваш интерьер теплом.

Особенности конструкции, а именно, гладкая наружная поверхность труб и легкая доступность к любой точке поверхности радиаторов обуславливают простоту очистки их от пыли и, соответственно, высокую гигиеничность при эксплуатации. Очистку наружной поверхности радиаторов рекомендуется производить мягкой тканью с нейтральными моющими средствами. Полимерное покрытие радиаторов допускает обработку такими препаратами, как Ди-Хлор (0,015%), Сильфохлоратин Д (0,2%), перекисью водорода (6%), уксусной кислотой (1%). Испытания показали, что такая обработка не приводит к снижению антикоррозийных защитных свойств и ухудшению декоративного внешнего вида.

Радиаторы серии «РС» рекомендованы ФГУП «НИИСантехники» для применения в помещениях с повышенными санитарно-гигиеническими требованиями (в лечебно-оздоровительных, школьных и детских учреждениях и т.п.)

Радиаторы выпускаются с боковой и нижней подводкой, размеры присоединительных отверстий – G ½ . Радиаторы «РС-нп» (с нижней подводкой) комплектуются терморегулирующим клапаном, воздуховыпускным краном и глухой пробкой, дополнительно по заказам – термостатическим элементом и запорно-присоединительной арматурой.

Могут монтироваться с медной (через латунные фитинги), стальной и металлопластиковой трубой, в однотрубной и двухтрубной системах отопления. Гарантия - 5 лет. Срок службы более 25 лет.

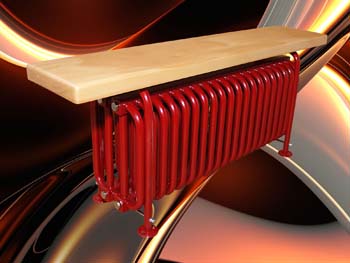

Радиатор – скамейка «Завалинка»

«Завалинка» – старинное русское слово. Оно несет в себе глубокий смысл и традиции. «Завалинка» в нашей ассоциации - это удобство, это тепло, это нега, блаженство, это душевная беседа в кругу родных и друзей. Мы готовы предложить Вам все это с учетом современных условий быта и возросших требований к комфорту. Изделие выпускается для подключения в системы отопления. Удобно присев на деревянную поверхность «Завалинки», вы уже через короткое время ощутите ласковую негу, разливающуюся по телу создающую максимально комфортные условия для отдыха и беседы.

«Завалинка» предназначена для обогрева помещений, в частности лоджий, веранд, спортивных залов, залов ожидания транспортных терминалов, торговых площадей супермаркетов, а также может служить и подоконником, подставкой для цветов в оранжереях или зимнем саду.

Изготавливается на базе:

1. радиаторов «РС-4-300» с панелью из дерева

2. радиаторов «Гармония-2-300» с панелью из дерева

3. конвекторов «Элегант - мини» полностью отделанный деревянными панелями.

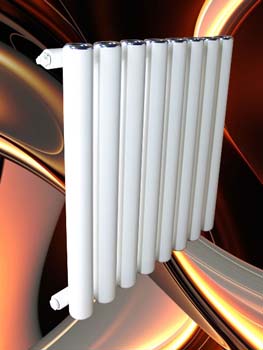

Стальные радиаторы «Гармония», «Гармония-А» и «Стелла»

Отопительные приборы суперувеличенной теплоотдачи серии «Гармония», «Гармония-А» и «Стелла». Воплощение современной концепции отопительного оборудования. Идеальное решение проблемы отопления, как с точки зрения эстетики, так и с точки зрения эффективности.

Большая номенклатура высот, широкая цветовая гамма, модели радиусного и углового исполнений – всё это инструмент по воплощению Ваших идей по созданию индивидуального интерьера.

«Гармония» - уникальное инженерное решение. Секция радиатора представляет собой трубку с двойной стенкой, в полости которой движется теплоноситель. При значительной конвективной составляющей, площадь излучающей поверхности как у обычных радиаторов. Дополнительно комплектуется декоративными крышками – «ободок» из полированной нержавеющей стали или с «золотистым» покрытием.

«Гармония-А» - прибор «мягкого» дизайна. Секция меньших размеров – «глухая» трубка, соединенная с коллекторами.

Теплоотдача 1 метра длины прибора составляет:

- «Гармония-1» однорядная - 1457 Вт/м (ширина–80мм);

- «Гармония» двухрядная - 2571 Вт/м (ширина–130мм).

- «Гармония 1А40» однорядная -1120 Вт/м (ширина–72мм);

- «Гармония 2А40» двухрядная -1980 Вт/м (ширина–111мм).

- «Гармония 1А25» однорядная -1055 Вт/м (ширина–57мм);

- «Гармония 2А25» двухрядная -1595 Вт/м (ширина–81мм).

Большая номенклатура высот: 300, 500 (базовый), 750, 1000, 1250, 1500, 1800, 2000 мм. Длина конвектора до 1500 мм. Высокие модификации «Гармонии» выпускаются также декорированные зеркалом во всю высоту радиатора. Эта модель получила наименование «Стелла».

Создающие активный восходящий поток теплого воздуха, высокие модели рекомендуется использовать также для отопления помещений увеличенной высоты (более 3 м). Обычно в таких помещениях стандартные отопительные приборы устанавливают в 2-3 яруса. Превосходно подходят для больших залов и просторных холлов с высокими потолками (гостиниц, офисов, культурно-развлекательных учреждений и т.д.)

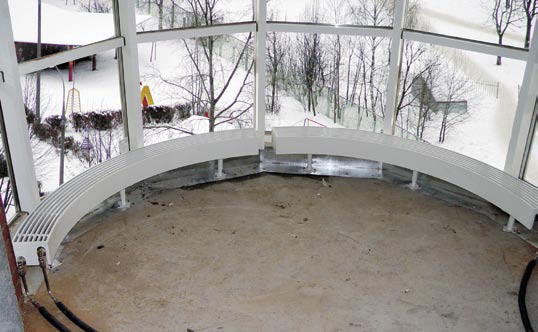

Радиусный конвектор «Гармония – R»

Радиусное исполнение, как правило, вызывает интерес у дизайнеров, чьи смелые проекты оценят творческие люди, ценящие индивидуальность и независимость во всем.

Многие современные здания не обходятся без эркеров и башен. Именно эту изысканность и утонченность плавных изгибов дополнят теплом радиусные конвекторы «Гармония – R».

«Гармония - Подоконник» - отопительный прибор современного дизайна с дополнительными функциональными возможностями, то есть декорированный полкой из натурального дерева с высококачественным лаковым покрытием. Органично вписывается в интерьер помещения с большими окнами и стеклянными стенами, имитируя при этом традиционный подоконник. Конвектор выпускается с нижней подводкой, комплектуется терморегулятором. Сам конвектор комплектуется декоративными крышками – «ободками». Конвектор крепится к полу на специальных стойках, так же с полимерным покрытием.

Радиаторы серии «Гармония» выпускаются с боковой и нижней подводкой, размеры присоединительных отверстий – G ½’’ . Могут монтироваться с медной (через латунные фитинги), стальной и металлопластиковой трубой, в однотрубной и двухтрубной системах отопления. Гарантия - 5 лет. Срок службы - более 25 лет.

Медно-алюминиевые конвекторы серии «Бриз» и «Элегант»

представляют элиту тепловых приборов. Использование таких материалов как медь и алюминий определяют долговечность и надежность в сочетании с эффективностью.

«Сердцем» конвекторов серии «Бриз» и «Элегант» является медно-алюминиевый теплообменник, представляющий собой медные трубы, оребренные гофрированными алюминиевыми пластинами. Такая конструкция обеспечивает минимальную тепловую инерционность, которая определяется теплопроводностью металла, применяемого для его изготовления, соотношением объема металла с поверхностью теплообмена и соотношением объема теплоносителя с площадью теплообмена.

Экономичность в эксплуатации таких приборов очевидна, так как только они могут достаточно быстро ответить на резкое изменение температуры в помещении. Чем меньше объем теплоносителя, содержащегося в подводящих каналах теплообменника, а также чем меньше масса самого радиатора и больше площадь отдающей тепло поверхности, тем легче управляемым в отношении изменения температурного режима является прибор. В этом качестве с конвекторами на основе медно – алюминиевых теплообменников не сравниться ни с каким другим прибором.

«Бриз» - конвекторы, встраиваемые в структуру пола. Рекомендуются для отопления помещений, имеющих высокие окна или стеклянные стены, где традиционные отопительные приборы применить затруднительно без нарушения дизайнерских решений, а также для дополнительного отопления при смешанной установке с другими приборами. Они создают тепловые завесы от ниспадающих потоков холодного воздуха, предотвращают запотевание окон, а в летний период могут использоваться для «легкого» кондиционирования помещений.

В многоэтажных и многофункциональных зданиях применяются синтезированные системы: отопление - вентиляция – кондиционирование с «интеллектуальной» системой управления. В такие системы легко модулируются конвекторы, встраиваемые в структуру пола, серии «Бриз».

Конвекторы монтируются в структуру пола, оставляя на видимой поверхности лишь декоративную решетку поперечного исполнения (из анодированного алюминиевого профиля, полированной нержавеющей стали или ценных пород дерева), которая выглядит как единый с полом дизайн - элемент. Весь же теплообменный узел располагается ниже уровня пола.

Теплообменник конвектора «Бриз-М» изготавливается из медной трубы ø15мм с толщиной стенки 1 мм (запас гидравлической прочности таких теплообменников в 2÷2,5 раза выше запаса прочности встречающихся на нашем рынке теплообменников с трубами с меньшей толщиной стенки 0,4 – 0,5мм). Трубы оребрены алюминиевыми пластинами 50х100мм, имеющими волнистую (гофрированную) поверхность, увеличивающую площадь теплообмена и прочность пластины.

В конструкцию всех теплообменников включаются воздухоотводчик (кран Маевского) для удобства удаления воздуха из системы и оконечные латунные переходники с наружной резьбой 1/2" для присоединения к отопительной системе.

Латунные переходники позволяют монтировать данные приборы с медной, стальной, металлопластиковой трубой.

Конвекторы выпускаются проходными или концевыми, с одним или двумя теплообменниками.

Корпус изготавливается из листовой стали. Теплообменник и короб имеют защитное эпоксиполиэфирное полимерное покрытие графитово-серого цвета (RAL 7024), что делает его практически «невидимым» под декоративной решеткой.

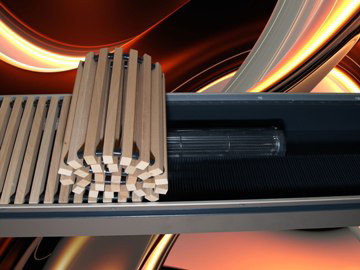

Декоративная решетка – рулонного типа, съемная, для обслуживания прибора и очистки от пыли.

Декоративная решетка находится на уровне плоскости пола, вероятно, что человек находясь в помещении, будет иногда по ней ходить. Серийный конвектор оснащается рулонной решеткой из алюминиевого профиля двутавровой формы. Конструкция декоративной решетки такова, что даже самая слабая в прочностном отношении решетка на самых широких моделях конвекторов спокойно выдерживает, когда человек весом до 120кг наступает на нее. Это подтверждают величины, полученные при прочностных испытаниях: необратимая деформация декоративной решетки наступает при приложении статической нагрузки площадью 100х100мм в средней части решетки значением более 260кг/дм².

Но вместе с тем, мы не рекомендуем по обычной решетке бегать, прыгать, танцевать на ней, а также прикладывать к ней точечные нагрузки (ставить стулья, столы, шкафы и т.п.). Если же такие факторы предполагаются в процессе эксплуатации (например, в кафе, ресторанах, спортивных залах и т.д.) необходимо при заказе оговаривать установку на конвектор более прочных декоративных воздуховыпускных решеток.

Для помещений с повышенной влажностью воздуха, по заказам, корпус изготавливаются из нержавеющей стали, с отверстием для стока конденсата.

Конвекторы серии «Бриз» выпускаются в различных модификациях:

-«Бриз»-конвектор с естественной конвекцией.

-«Бриз-В»-конвектор с принудительной конвекцией (встроены вентиляторы тангенциального типа).

-«Бриз–Плинтус»-конвектор медно-алюминиевый, в металлическом кожухе с полимерным покрытием. Естественная конвекция.

Конвекторы серии «Бриз» могут поставляться в угловом и радиусном исполнении (радиус по средней линии прибора от 1000 мм).

Глубина конвекторов «Бриз»: 80,100 и 120 мм, ширина 200, 260, 380 мм, длина до 5000 мм. Теплоотдача 1 метра длины базового конвектора «Бриз» (сечение (ШхВ) - 200х120 мм) составляет около 400 Вт/м. Эта величина изменяется с изменением размеров сечения конвектора, - с увеличением глубины и (или) ширины конвектора она увеличивается, изменяясь в диапазоне от 367 Вт/м до 900 Вт/м.

Конвектор «Бриз» при сечении короба 200х120 мм длиной от 800 до 5000 мм обеспечивает теплоотдачу от 397 до 2573 Вт.

«Бриз-В». Размеры этой модификации: ширина – 260, 380мм, высота – 120 мм, длина до 5000 мм. Теплоотдача 1 метра длины конвектора «Бриз-В» в диапазоне1100 –1560 Вт/м, при длине 5 м – 11550 Вт.

В конвекторе применены малошумящие вентиляторы тангенциального типа (Германия). В зависимости от длины конвектора встраивается от 1 до 7 вентиляторов с Uпит. = 220 В, потребляемой мощностью Р=27 Вт. Двигатели вентиляторов защищены от попадания и конденсации влаги. Для плавного изменения оборотов вентилятора возможно применение регулятора напряжения для индуктивной нагрузки (регулятор скорости оборотов двигателя), например, фирмы «ENSTO» (Финляндия). Производительность 160 м³/час. По заказу могут устанавливаться вентиляторы с Uпит. = 12 В.

мощностью 8 кВт составляет всего 42 дБ. В бытовых помещениях в ночное время вентиляторы рекомендуется отключать или с помощью регулятора снижать их обороты вращения, достигая тем самым допустимого ночью уровня шума от их работы (30÷33дБ).

Конвекторы «Бриз-Плинтус» с габаритными размерами 84х230мм (Ширина х Высота) предназначен для установки по периметру помещения на стыке стен и пола, обеспечивая равномерный по высоте прогрев помещения. Теплоотдача прибора составляет 590 Вт при метровой длине теплообменника. Декоративный кожух с полимерным покрытием обеспечивает элегантный внешний вид, также имеется возможность углового исполнения. Полимерное покрытие, цвет которого может устанавливаться на усмотрение заказчика, позволяет применять данный прибор в самых оригинальных интерьерах.

Конвекторы серии «Элегант»

Внешний вид конвектора демонстрирует типичную для него элегантность, благодаря которой он и получил свое название. Декоративный кожух современного дизайна имеет в верхней части продольную декоративную решетку из алюминиевого профиля. Конструкция конвекторов обеспечивает температуру на поверхности кожуха, не превышающую 43^оС, что соответствует современным гигиеническим требованиям. Теплообменник и короб имеют защитное эпоксиполиэфирное полимерное покрытие белого цвета.

Применяемые для изготовления теплообменников конвекторов «Элегант» материалы (медь + алюминий) и малые объёмы теплоносителя в трубах теплообменников обуславливают малую инерционность конвекторов серии «Элегант» и, как следствие этого, наилучшую способность к регулированию тепловых параметров помещений, где они устанавливаются. Конвекторы «Элегант» легко модулируются в синтезированные системы «отопление – вентиляция – кондиционирование» с «интеллектуальной» системой управления.

Конструкция теплообменника конвекторов серии «Элегант» аналогична конструкции теплообменника конвектора «Бриз» и представляет собой двойную медную трубу, оребренную гофрированными алюминиевыми пластинами прямоугольной формы.

В конструкцию всех теплообменников включаются воздухоотводчик (кран Маевского) для удобства удаления воздуха из системы и оконечные латунные переходники с внутренней резьбой 1/2" для присоединения к отопительной системе.

Латунные переходники позволяют монтировать данные приборы с медной, стальной, металлопластиковой трубой.

Конвекторы серии «Элегант» выпускаются в концевом исполнении, в настенном и напольном вариантах. По конструкции подключения к отопительной сети все серийно выпускаемые конвекторы подразделяются на два типа:

- конвекторы с нижним подключением (без термостатического клапана);

- конвекторы под термостатический клапан, при этом клапан устанавливается внутри корпуса конвектора, а снаружи остается только термостатическая головка клапана.

Конвекторы серии «Элегант» имеют следующие модификации:

- Конвекторы «Элегант» выпускаются двух типоразмеров по высоте – 250 и 400 мм при ширине конвектора – 110 мм. Длина прибора до 2200 мм. Диапазон теплоотдачи 1 метра длины конвектора «Элегант» - от 722Вт/м до 1526Вт/м. Фронтальная панель конвектора съемная, для обслуживания прибора.

- Конвекторы «Элегант – Плюс» изготавливаются по высоте – 250, 400, 500, 600, 700 и 900 мм при ширине конвектора – 130, 180 и 230мм. Имеют неразъемный кожух. Длина прибора до 2200 мм. Диапазон теплоотдачи 1 метра длины конвектора «Элегант - Плюс» - от 722Вт/м до 3966 Вт/м.

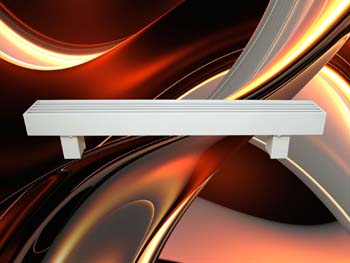

- Конвекторы «Элегант - Мини» благодаря небольшим размерам эстетично вписываются в интерьер современных помещений с высокими окнами и сплошными стеклянными стенами. Отличительной особенностью является минимальные габариты: высота кожуха 80 или 130 мм, ширина 80,130, 180 и 230мм. Длина прибора до 2200 мм. Диапазон теплоотдачи 1 метра длины конвектора «Элегант - Мини» - от 162 Вт/м до 4223 Вт/м. Для зданий имеющих декоративные скругления стен, эркеры изготавливаются конвекторы «Элегант-мини-R» (радиусного исполнения). Радиус конвектора от 1300 мм и более (по осевой линии).

- Конвекторы «Элегант - В» напольные или настенные конвекторы с принудительной конвекцией (со встроенными вентиляторами тангенциального типа). Конвектор комплектуется регулятором оборотов двигателя. При длине прибора 1500 мм теплоотдача составляет 6107 Вт. При снижении оборотов вентиляторов до минимума теплоотдача падает на 30%. Рекомендуется первоначально эксплуатировать прибор с максимальным количеством оборотов вентиляторов и затем плавно снижать до необходимого минимума.

Дизайн – радиаторы. (полотенцесушители радиаторного типа вертикального исполнения).

«Кимрский завод теплового оборудования «РАДИАТОР» производит большую номенклатуру типоразмеров. Они созданы специально для эксплуатации в экстремальных условиях Российской действительности. Выдержанный стиль и строгий дизайн не уступают Европейским аналогам. Продукция «КЗТО «РАДИАТОР» заняла достойное место на рынке дизайн - радиаторов, и снискала признание покупателей и компаний-партнеров.

«КЗТО «Радиатор» изготавливает дизайн-радиаторы следующих модификаций:

1. Из нержавеющей стали – для систем отопления и горячего водоснабжения.

2. В электрическом и комбинированном исполнении.

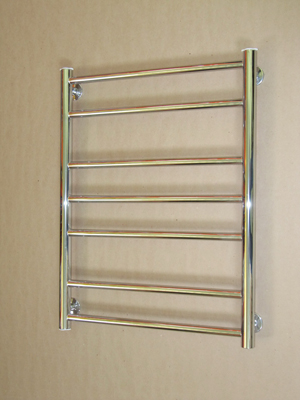

Дизайн – радиаторы из нержавеющей стали

Дизайн-радиаторы (полотенцесушители радиаторного типа вертикального исполнения) с блестящим полированным и полимерным покрытиями. Базовый цвет полимерного покрытия – белый глянцевый.

Дизайн-радиаторы выполнены из полированной высококачественной нержавеющей стали, с применением уникальных производственных технологий.

Полирование производится электролитно - плазменным способом, что позволяет создавать уникальную зеркальную поверхность, не тускнеющую со временем. Гарантия 5 лет.

Технические характеристики:

Pмежцентровое расстояние - 500 мм

Pприсоединительные отверстия - G 1/2" (внутренняя резьба);

Pрабочее давление - 15 атм.;

Pиспытательное давление – не менее 22,5 атм.;

Pрекомендованы для систем отопления и горячего водоснабжения.

Электронагреватели «ТеплоДар» (ТЭНы)

Электрические модели дизайн–радиаторов комплектуются трубчатыми электронагревателями (ТЭНами) «ТеплоДар». Электронагреватели «ТеплоДар» изготовлены из нержавеющей стали, оснащены защитой (термопредохранитель) от превышения допустимой температуры теплоносителя, а также работы в «сухом» режиме, в случае утечки теплоносителя.

Электронагреватели «ТеплоДар» представлены двумя моделями:

1. «ЭН-ХХХ(мощность)-Т» - со встроенным электронным термостатом автоматически отключающим нагрев при достижении теплоносителем заданной температуры 60±3° С.

2. «ЭН-ХХХ(мощность)-ТР» - с плавным регулятором температурного режима в диапазоне от 15°С до 70°С. Витой кабель оснащен вилкой с выключателем и индикатором напряжения.

Электрическое исполнение. В электрическом исполнении все дизайн - радиаторы комплектуются трубчатыми электронагревателями (ТЭН) «ТеплоДар» мощностью до 1000 Вт, изготовленными из нержавеющей стали, а в качестве теплоносителя используется экологически чистый антифриз (не ядовитый, не горючий, незамерзающий, марки DIXIS-30). Это исполнение наиболее удобно, так как не требует вмешательства в систему отопления или ГВС. В электрическом исполнении возможна комплектация комбинированной арматурой, имеющей подвод для подключения к системе отопления или ГВС (то есть появляется возможность использовать его как для системы отопления или ГВС, а также как электрический при заполнении водой и отключении от системы отопления).

Электрические дизайн - радиаторы «ПЭБ-40(60)М», «ПЭБ 40S», «ПЭБ-ТС», «ПЭБ-У».

Данные дизайн - радиаторы отнесены к отдельному модельному ряду в силу того, что изготавливаются только в электрическом исполнении и имеют оригинальный дизайн.

Когда следует использовать электрические дизайн – радиаторы?

Во-первых, если Вы хотите решить вопрос установки быстро. Во-вторых, если нет желания вторгаться в уже существующую систему водоснабжения, отопления. В-третьих, если хотите повесить еще один Полотенцесушитель. Кроме того, не нужно забывать о длительных летних «профилактических» отключениях горячей воды.

Полотенцесушители «ПЭБ-40(60)М», «ПЭБ-40(60)У» и «ПЭБ-ТС» поворотные на 180°С, «ПЭБ 40S» - это приборы высокого качества и эффективности в сочетании с экономичностью, конструктивной особенностью которых является теплонагревательный кабель с максимальной потребляемой мощностью 40(60) Вт, обеспечивающий нагрев поверхности до температуры 45-60 градусов. Выпускаются как с полимерным, так и хромированным покрытиями.

Стальные конвекторы серии «Эффект», «Эффект-А»

Конвекторы серии «Эффект» попадают в разряд плинтусных, т.к. их габаритная высота составляет 200, 300 мм.

Производятся однорядные конвекторы «Эффект» (глубина - 51 мм) и двухрядные конвекторы «Эффект-2» (глубина – 117 мм). Однорядные конвекторы выпускаются в концевой и проходной модификации. Длина до 1776 мм. Двухрядные конвекторы «Эффект-2» выпускаются только концевыми.

Конвекторы «Эффект-А» - высота 300 мм, монтажная высота 240 мм, глубина: однорядный –75 мм, двухрядный -124 мм.

Конвекторы «Эффект-А-НП» с нижним подключением комплектуются встроенным терморегулирующим кпапаном и воздуховыпускным краном.Дополнительно,по заказам, - термостатическим элементом и запорно-присоединительной арматурой.

По дизайну конвекторы «Эффект» схожи с вышеописанными радиаторами «Гармония», но отличаются конструктивно. В «Эффектах» по вертикальным трубам не циркулирует теплоноситель, они выполняют функцию конвективных каналов и оребрения несущих стальных труб-коллекторов.

Теплоотдача 1 метра длины конвектора «Эффект» составляет 550 Вт/м. При необходимости увеличения теплоплотности прибора рекомендуется конвектор «Эффект-2», для него теплоотдача 1 метра длины составляет 1170 Вт/м.

Конвекторы «Эффект» могут устанавливаться на стену, при помощи стандартных кронштейнов, а так же на пол, на специальных стойках.

Эти конвекторы имеют небольшие габаритные размеры и поэтому их целесообразно размещать по всей длине наружных стен для создания более ровной температуры по всему объему помещения.

Цилиндрические трубы-каналы конвекторов «Эффект» сверху и снизу завальцованы и имеют форму усеченного конуса, дополнительно комплектуются декоративными крышками «ободок», которые эффективно подчеркивают неординарность дизайна этих конвекторов, способных украсить собой любое помещение.

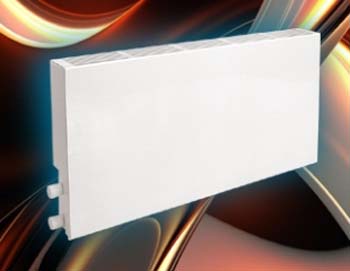

Стальные конвекторы «Блюз» (С, Б)

Это настенные конвекторы классической конструкции со стальным теплообменником. Конвекторы «Блюз» выпускаются двух модификаций – концевые и проходные модели. Высота конвектора имеет два типоразмера – 400 и 250 мм при ширине 95, 135, 190 мм. Длина конвекторов «Блюз» до 2200 мм.

Теплообменники собираются из стальных труб с размерами 26,8х2,8 мм (присоединительный размер – G3/4”) и стальных пластин 90х130х0,5 мм, набираемых на трубы с шагом 6мм с последующим дорнованием. Межосевое расстояние между трубами теплообменников – 80 мм.

Декоративный кожух, закрывающий теплообменник имеет в своей верхней части прорубные отверстия – «жалюзи» для выхода конвективного потока нагретого воздуха. Могут комплектоваться терморегулирующей арматурой «Данфосс»

Теплоотдача 1 метра длины конвектора «Блюз» составляет: с высотой кожуха 250 мм – 1000 Вт/м; с высотой кожуха 400 мм – 1200 Вт/м.

К реализации предлагаются как сами конвекторы «Блюз», так и отдельно стальные теплообменники.

Электрические отопительные котлы и миникотельные «Ермак – Б»

«Ермак – Б» электрический котел на релейной схеме управления. Бесшумная работа электрического котла обеспечивается малошумящими силовыми реле, включающими нагреватели (ТЭНы). Мощность каждой модели котла разделена на 3 экономичные ступени (≈ 1/3 номинальной мощности – каждая ступень). Контроль наличия теплоносителя (утечки) осуществляется встроенным датчиком давления, разрешающим включение котла при давлении в системе – 0,04 МПа (4м водного столба). Защита от перегрева осуществляется термостатом аварийной температуры (93 °С), который отключает вводной пускатель силовой цепи и включает при понижении температуры теплоносителя до 70°С.

Температура теплоносителя устанавливается потребителем и отслеживается с помощью термостата рабочей температуры, который автоматически выключает нагреватель при достижении задания. Встроенный манометр укажет реальное давление в системе отопления и проинформирует о возможной протечке. Бак котла выполнен из черной толстостенной стали, а ТЭН из нержавеющей стали.

В комплект «Ермак – МК» (миникотельной) созданной на базе электрических котлов входит:

- электрокотел; циркуляционный насос; закрытый мембранный расширительный бак (экспансомат); предохранительный клапан; фильтр грубой очистки; воздухоотводчик; термоманометр; шаровые краны; монтажная стойка.

Все элементы миникотельной тщательно подобраны по своим характеристикам и удовлетворяют мощности применяемого электрокотла и отапливаемой им площади.

Электроводонагреватели «Ермак – В» Промышленные накопительные электроводонагреватели объемом до 3000 л «Ермак – В» с баком из нержавеющей стали предназначенные для обеспечения горячего водоснабжения в зданиях большой этажности при их отключении от центрального горячего водоснабжения или в период остановки котельного оборудования. (Способен работать в системах, подающих горячую воду на высоту до 120÷130м.).
