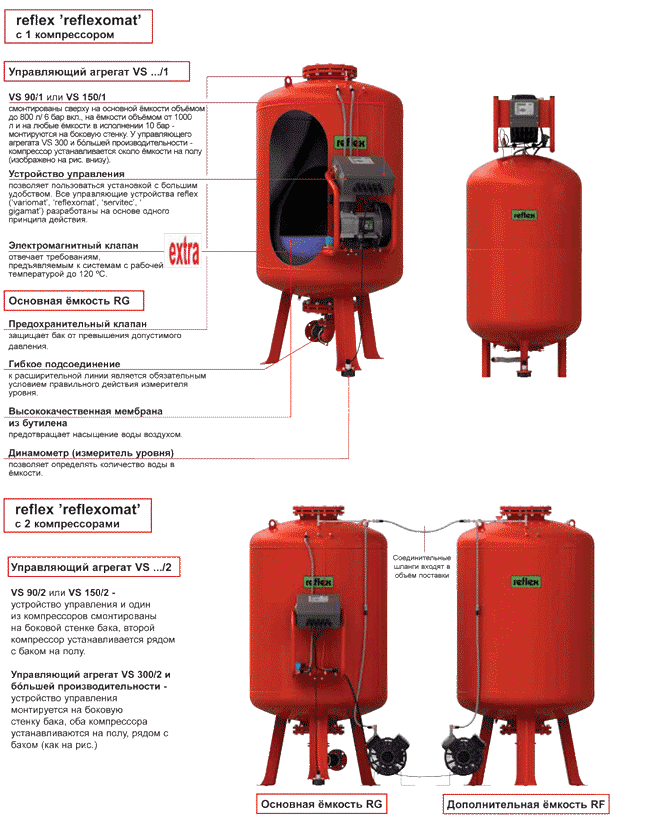

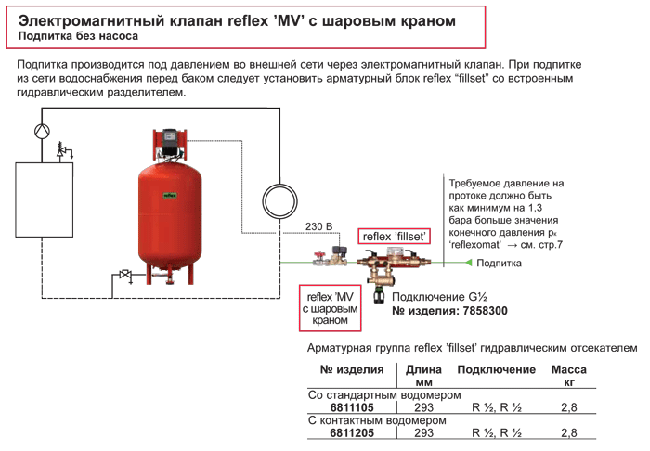

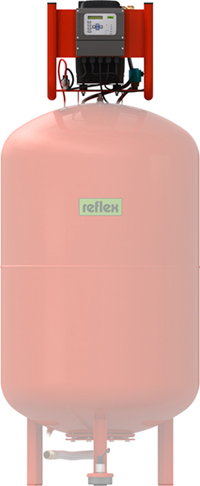

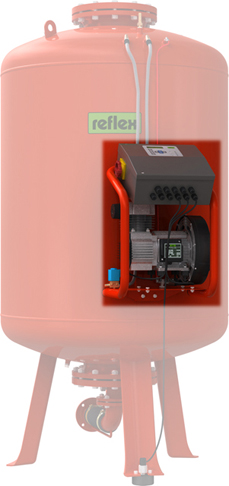

Установки поддержания давления REFLEXOMAT Информация для скачивания по установкам Reflexomat Дополнительная информация по установкам Reflexomat на нашем сайте   Reflex ‘Reflexomat’ - установка поддержания давления с компрессором, применяемая для закрытых систем отопления и холодоснабжения. Эластичная мембрана обеспечивает выравнивание давления между воздухом и водой в накопительной ёмкости. При слишком низком давлении компрессор нагнетает воздух, при слишком высоком давлении воздух выпускается через электромагнитный клапан. Этот простой, десятилетиями проверенный принцип работы приобретает новое качество в последних разработках Reflex в технике автоматического управления. Чтобы надолго задержать в баке воздух, и не дать ему раствориться в воде, Reflex разделил воздушную  и водяную камеры высококачественной бутиленовой мембраной. максимально допустимая температура потока - 120 С поддерживает уровень давления в пределах +/- 0,1 бар характеристики соответствуют либо превышают нормы ЕЭС для пневматических баков 97/23/ЕС плоские баки из бутила соответствуют стандарту DIN 4807 часть 3 (Германия), максимально допустимая температура +70 С микропроцессорное управление с экраном (8 языков интерфейса) индикация давления в системе и уровня жидкости в баке вывод 230 В для подключения устройств автоматической подпитки 2 беспотенциальных контакта (сигнал короткого замыкания и минимального уровня воды) интерфейс RS-485 (кроме VS 90/1) Reflex ’Reflexomat': убеждает в своих преимуществах «Мягкое» поддержание давления с минимальным колебанием  ± 0,1 бар. При помощи бутиленовой мембраны, находящейся в баке, предотвращается насыщение воды воздухом Несложная конструкция, специалист-монтажник без проблем осуществит ввод в эксплуатацию Практически не требует обслуживания Возможна поставка принадлежностей –оборудования для автоматической подпитки По запросу – контроллер ‘Master –Slave’ (VS 90/2 и бóльшие) Полностью автоматизированный режим работы с интерфейсом для вывода данных (VS 90/2 и бóльшие) –при интеграции в систему диспетчеризации здания Возможно подключение установки вакуумной деаэрации reflex “servitec levelcontrol” Стандартное исполнение – с одним или двумя управляющими компрессорами Высокая степень надежности и низкий уровень эксплуатационных затрат Интернациональность: управлять возможно через русифицированное меню Внутреннее покрытие Reflex ‘Reflexomat’ эффективно работает даже при дефиците площади В установках с одним компрессором для систем с тепловой мощностью до 4 МВт управляющий агрегат монтируется на расширительный бак сверху либо сбоку на консоли. Результат: высочайшая эффективность на минимальной площади. Модульный принцип - Reflex ‘Reflexomat’ создает дополнительные возможности Гибкое решение для больших систем отопления мощностью до 24 МВт. Рядом с основной ёмкостью RG устанавливаются компрессоры и далее необходимое количество дополнительных ёмкостей RF. Reflex ‘Reflexomat’ -  Комбинации с другой техникой Для более полной автоматизации работы установки ’Reflexomat’ Вы можете дополнить её контролируемой автоматической подпиткой. Подпитка производится в зависимости от количества воды в основной ёмкости RG.Ещё удобней: одновременное использование установки вакуумной деаэрации reflex ‘servitec’ и reflex ‘reflexomat’. Вода, как из системы, так и поступающая на подпитку, деазрируется централизованно. Таким образом, нет проблемы завоздушивания в самых высоких точках системы, на циркуляционном насосе и на регулировочных клапанах.И ещё один плюс комбинации ‘Reflexomat’ и Reflex ‘servitec’: когда вода в системе максимально деазрирована, давление как бы “мягко демпфируется”.Чтобы, в добавление к вышесказанному, отвечать европейским требованиям по жёсткости воды в системах отопления, мы рекомендуем Вам применение оборудования для умягчения воды. Функциональные части установок Reflexomat       Reflex ’Reflexomat’ Управляющие агрегаты и принадлежности к ним   Управляющий агрегат VS Размещение управляющего агрегата на главном баке   Агрегат расположен на баке RG     Агрегат расположен перед баком RG   Тип Артикул Цена,евро В/Ш/Г,мм До 800 л/6 бар VS на баке RG VS 90/1* 7880100 4529,09 415/395/520 Компрессор агрегата VS VS 150/1 7880200 5911,00 415/395/520 VS 300/1 7880300 6779,23 415/395/520 Параллельный компрессор VS 400/1 7880400 8217,21 415/395/520 VS 580/1 7880500 10577,97 415/395/520 350,500,750 л/10 бар и от 1000 л VS перед баком RG VS 90/1* 7880600 4529,09 585/395/345 Компрессор агрегата VS VS 150/1 7880700 5911,00 585/395/345 VS 300/1 7880800 6779,23 585/395/345 Параллельный компрессор VS 400/1 7880900 8217,21 585/395/345 VS 580/1 7881200 10577,97 585/395/345 *Электрические характеристики:230 В/50 Гц; от VS 150:400 В/50 Гц; 1 беспотенциальный контакт ( короткого замыкания ) Тип Артикул Цена,евро В/Ш/Г,мм До 800 л/6 бар VS сверху на баке RG VS 90/2* 7882100 6159,50 415/395/520 Компрессор агрегата VS 1 параллельный компрессор VS 150/2 7883100 8839,97 415/395/520 VS 300/2 7884100 11062,85 415/395/520 2 параллельных компрессора VS 400/2 7885100 13396,33 415/395/520 VS 580/2 7886100 18276,95 415/395/520 350,500,750 л/10 бар и от 1000 л VS на боковой стенке бака RG VS 90/2* 7886200 6159,50 585/395/345 Компрессор агрегата VS 1 параллельный компрессор VS 150/2 7886300 8839,97 585/395/345 VS 300/2 7886400 11062,85 585/395/345 2 параллельных компрессора VS 400/2 7886500 13396,33 585/395/345 VS 580/2 7886600 18276,95 585/395/345 *Электрические характеристики:230 В/50 Гц; от VS 150:400 В/50 Гц › Установки с тремя и более компрессорами и панели управления по специальному заказу Управляющий агрегат без компрессора (для системы воздушной циркуляции на участке) Тип Артикул Цена,евро В/Ш/Г,мм До 800 л от 1000 л VS 90/1* 7881100 по запросу 415/395/520 Без компрессора VS 90/1* 7881105 по запросу 585/395/345 *Электрические характеристики:230 В/50 Гц   Основные емкости RG   Тип Артикул 6 бар Цена, евро Артикул 10 бар Цена, евро Ø D,мм H,мм Hg,мм h,мм Соединение, мм RG 200 7799100 2165,30 - - 634 970 1350 115 R 1 RG 300 7799200 2660,78 - - 634 1270 1650 115 R 1 RG 400 7799300 3082,02 - - 740 1255 1640 100 R 1 RG 500 7799400 3483,56 - - 740 1475 1860 100 R 1 RG 600 7799500 4068,45 - - 740 1720 2110 100 R 1 RG 800 7799600 4706,37 - - 740 2185 2570 100 R 1 RG 1000 7650105 5371,57 - - 1000 2025 - 195 DN 65 RG 1500 7650305 6023,12 - - 1200 2025 - 185 DN 65 RG 2000 7650405 11140,12 - - 1200 2480 - 185 DN 65 RG 3000 7650605 13646,35 - - 1500 2480 - 220 DN 65 RG 4000 7650705 15017,65 - - 1500 3065 - 220 DN 65 RG 5000 7650805 17484,47 - - 1500 3590 - 220 DN 65 RG 350 - - 7654000 3644,18 750 1320 - 200 DN 40 RG 500 - - 7654100 4418,47 750 1740 - 200 DN 40 RG 750 - - 7654200 5789,78 750 2185 - 200 DN 50 RG 1000 - - 7651005 6820,15 1000 2025 - 195 DN 65 RG 1500 - - 7651205 7642,93 1200 2025 - 185 DN 65 RG 2000 - - 7651305 14146,38 1200 2480 - 185 DN 65 RG 3000 - - 7651505 17331,43 1500 2480 - 220 DN 65 RG 4000 - - 7651605 19073,97 1500 3065 - 220 DN 65 RG 5000 - - 7651705 22205,99 1500 3590 - 220 DN 65     Дополнительные емкости RF   Тип Артикул 6 бар Цена, евро Артикул 10 бар Цена, евро Ø D,мм H,мм h,мм Соединение, мм RF 200 7789100 1810,73 - - 634 970 155 R 1 RF 300 7789200 2309,25 - - 634 1270 155 R 1 RF 400 7789300 2727,45 - - 740 1255 140 R 1 RF 500 7789400 3130,51 - - 740 1475 140 R 1 RF 600 7789500 3716,91 - - 740 1720 140 R 1 RF 800 7789600 4356,35 - - 740 2185 140 R 1 RF 350 - - 7654300 3197,18 750 1320 200 DN 40 RF 500 - - 7654400 3977,54 750 1740 200 DN 40 RF 750 - - 7654500 5123,07 750 2185 200 DN 40 RF 1000 7652005 5018,51 7653005 6373,15 1000 2025 305 DN 65 RF 1500 7652205 5668,56 7653205 7197,44 1200 2025 305 DN 65 RF 2000 7652305 10787,07 7653305 13700,90 1200 2480 305 DN 65 RF 3000 7652505 13291,78 7653505 16881,41 1500 2480 334 DN 65 RF 4000 7652605 14667,62 7653605 18626,97 1500 3065 334 DN 65 RF 5000 7652705 17134,45 7653705 21760,51 1500 3590 334 DN 65     Держатель Reflex с креплением к стене для простого монтажа управляющих агрегатов VS 90 и VS 150 с основными баками RG 800 (следует проверить общую высоту установки) в комплект входят соединительные шланги (длиной 3 метра) Артикул Цена, евро  7881900  244,13      Образцы монтажа установок REFLEXOMAT Нагнетательная компрессорная установка Reflex minimat ›плоские баки из бутила соответствуют стандарту DIN 4807 часть 3 (Германия)максимально допустимая температура 70ºС ›поддерживает уровень давления в пределах +/- 0,1 бар ›компактное решение ›характеристики соответствуют либо превышают нормы ЕЭС для пневматических баков 97/23/ЕС ›нагнетательная компрессорная установка для систем обогрева и охлаждения.Максимально допустимая температура обслуживаемой системы 120ºС ›микропроцессорное управление с экраном (8 языком интерфейса) ›индикация давления в сестеме и уровня жидкости в баке ›поддерживает уровень обслуживаемой системы давления в пределах +/- 0,1 бар ›вывод на 230В для подключения устройств автоматической подпилки ›1 бес потенциальный контакт (короткого замыкания) Мембрана из бутила Компактный агрегат MG Тип Артикул Цена,евро Ø D,мм H,мм h,мм Соединение А,мм 6 бар/120º MG 200 7806405 5571,75 634 1320 135 R 1 MG 300 7801705 5905,20 634 1620 135 R 1 MG 400 7802805 6056,25 740 1620 135 R 1 MG 500 7803705 6590,63 740 1845 135 R 1
