Установки поддержания давления REFLEX GIGAMAT
|
Область применения установок поддержания давления Reflex "Gigamat" распространяется на стандартные системы с тепловой мощностью до 30 МВт с высокой степенью оснащенности. Кроме того, наша команда специалистов-разработчиков при необходимости спроектирует и построит и большую установку. Reflex ’Gigamat’: Поддержание давления; Деаэрация воды в системе; Автоматическая подпитка. |
- стандартное поддержание давления
- установка поддержания давления
- с 2-я насосами и 2-я перепускными клапанами
- для систем отопления и охлаждения
- максимальное рабочее давление 16 бар
- заменяемая мембрана, максимально допустимая рабочая температура мембраны 70 С
- возможность управления servitec levelcontrol
- микропроцессорное управление с экраном
- индикация рабочего состояния: давления и уровня воды
- беспотенциальный контакт
- интерфейс RS 485

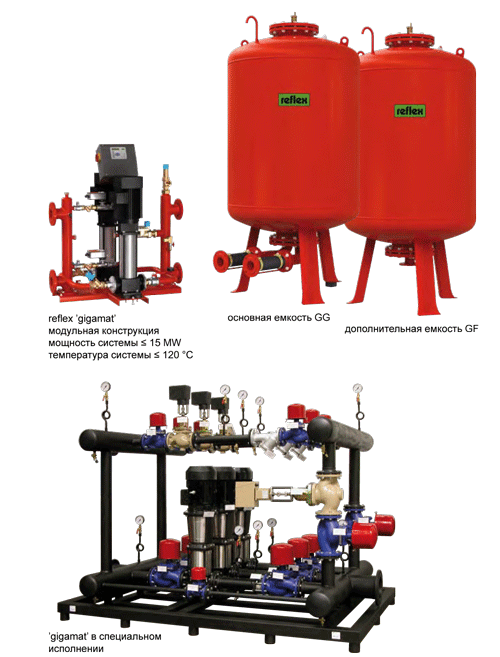

Исполнение установок REFLEX GIGAMAT
Стандартное исполнение GIGAMAT
- Для систем отопления и теплоснабжения с t° до 120 °С,тепловой мощностью до 30 МВт
- Два повысительных насоса с плавным пуском
- Возможность использования автоматической подпитки
- Полностью автоматизированный режим работы, интерфейс для применения в современной системе диспетчеризации здания
- Возможность подключения вакуумного дегазатора reflex ’servitec
- Интернациональность: управление осуществляется на одном из девяти языков, в том числе на русском
|
Специальное исполнение GIGAMAT
- Для систем теплоснабжения с t°до 120 °С и свыше 120 °С
- Тепловая мощность систем до 250 МВт и более
- Давление выше 40 бар
- Прирост объема до 160.000 л
- Поддержание среднего значения давления при сложном соотношении давлений
- Полностью автоматизированный режим работы по индивидуальной программе
|

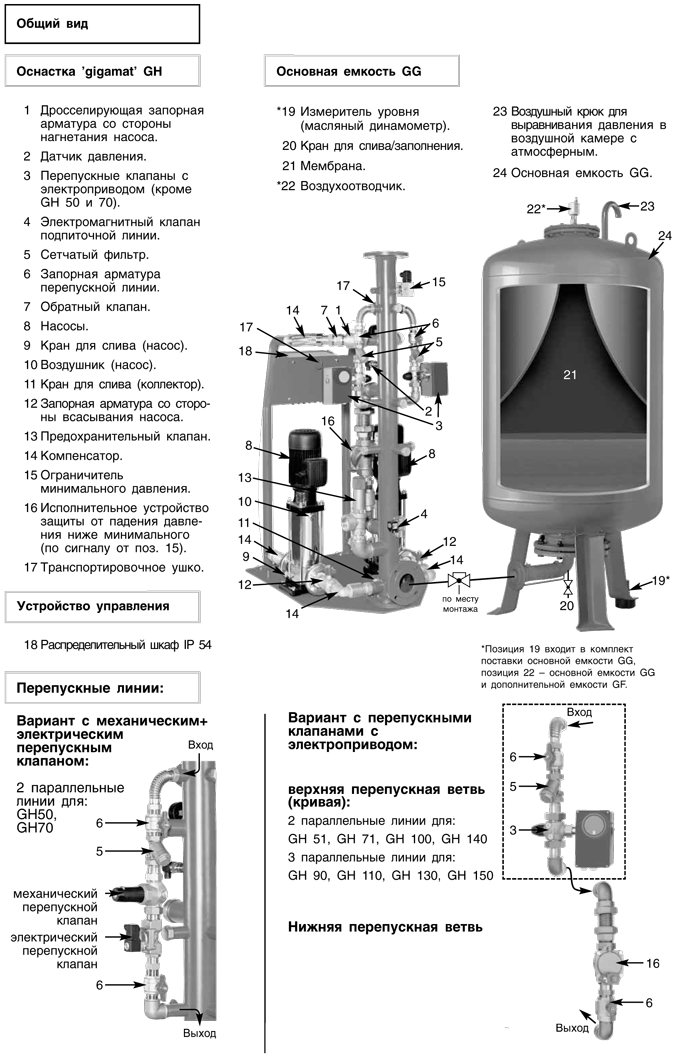

Функциональные части установок REFLEX GIGAMAT

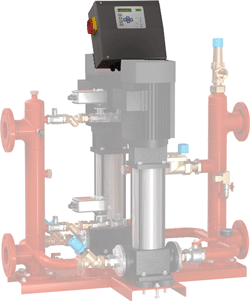

Управляющий агрегат GS
| Тип |
Артикул |
Цена, евро |
Мощность, кВт |
Напряжение |
Для оснастки |
| GS 1,1 |
6912500 |
2919,89 |
2,2 |
230 V, 50 Hz |
GH 50/70 |
| GS 3 |
6912600 |
5371,57 |
6 |
400 V, 50 Hz |
GH 90/100 |

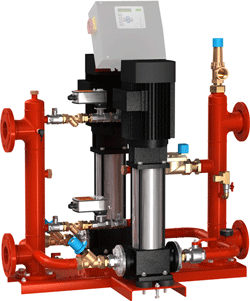

Гидравлические модули для REFLEX Gigamat
| Тип |
Артикул |
Цена, евро |
Pо,бар * |
В/Ш/Г, мм |
Подключение |
| GH 50 |
6931000 |
20695,29 |
≤ 4,8 |
1600/770/950 |
DN80/PN16 |
| GH 70 |
6931100 |
21305,94 |
≤ 6,0 |
1600/770/950 |
DN80/PN16 |
| GH 90 |
6931400 |
31465,69 |
≤ 8,0 |
1600/770/950 |
DN80/PN16 |
| GH 100 |
6931200 |
27363,90 |
≤ 9,5 |
1600/770/950 |
DN80/PN16 |
*При заказе следует обратить внимание на значение Po
*Po = Параметр задаваемый с клавиатуры=статическое давление+высота [м]/10 + давление насыщенного пара+0,2 бар (рекомендуется)

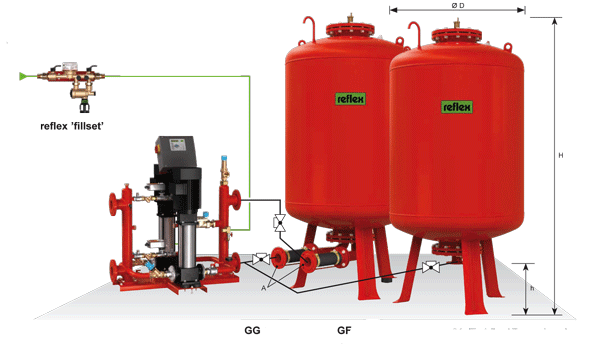

Основная емкость GG
|
Тип |
Артикул |
Цена,евро |
Ø D,мм |
H,мм |
h,мм |
А |
| GG 1000 |
6920105 |
5115,49 |
1000 |
2130 |
285 |
DN 65/PN 6 |
| GG 1500 |
6920305 |
7174,71 |
1200 |
2130 |
285 |
DN 65/PN 6 |
| GG 2000 |
6920405 |
8752,09 |
1200 |
2590 |
285 |
DN 65/PN 6 |
|
| GG 3000 |
6920605 |
13494,82 |
1500 |
2590 |
314 |
DN 65/PN 6 |
| GG 4000 |
6920705 |
13885,76 |
1500 |
3160 |
314 |
DN 65/PN 6 |
| GG 5000 |
6920805 |
15940,43 |
1500 |
3695 |
314 |
DN 65/PN 6 |
|
