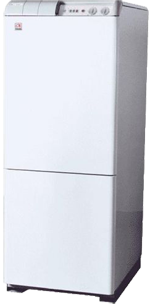

Котлы с чугунным теплообменником и встроенным бойлером (100л) серия DELTA ATB/ATEB
 Возможность работы котлов в закрытой и открытой системе с помощью датчика давления или датчика протока.
Технические характеристики:
- высококачественный секционный чугунный теплообменник
- атмосферная газовая горелка из нержавеющей стали
- встроенная погодозависимая автоматика
- датчик наружной температуры в комплекте
- плавная модуляция газового клапана
- работа на пониженном давлении газа
- программирование стартовой и максимальной мощности котла
- электророзжиг с ионизационным контролем пламени
- встроенный бойлер косвенного нагрева емкостью 100л
- магниевый анод
- рециркуляционый патрубок бойлера - возможность рециркуляции ГВС
- встроенные насосы СО, ГВС
- расширительные баки СО, ГВС
- сбросные клапаны СО и ГВС
- автоматический воздухоотводчик
- полный набор элементов безопасности (по перегреву, опрокидыванию тяги)
- подключение комнатных термостатов
- возможность перевода на пропан/бутан
- режим работы «зима-лето»
Панель управления оборудована LCD дисплеем, который показывает следующие функции:
- состоянии аварии котла;
- температуру хоз. воды в случае подключения бойлера;
- температуру отопительной воды и кривой нагрева в случае подключения датчика внешней температуры;
- давления в системе отопления в случае подключения датчика давления.
Функции:
- функция самодиагностики
- функция выбега насосов
- функция «антилегионелла»
- функция защиты от замерзания СО и ГВС
- функция «антицикличность»
Котлы с чугунным теплообменником и встроенным бойлером (100л) серия DELTA ATB
Назначение: отопление и подготовка ГВС во встроенном бойлере.
Комплектация: атмосферная газовая горелка, встроенный насос ГВС, полный набор элементов безопасности (по перегреву, опрокидыванию тяги, антиблокировке насоса и т.д.), режимы «зима/лето».
|
Модель |
ATB 14 |
ATB 22 |
ATB 29 |
ATB 37 |
|
Максимальная потребляемая мощность* кВт |
16 |
24 |
32 |
40,5 |
|
Максимальная полезная мощность * кВт |
14 |
22 |
29,3 |
36,8 |
|
КПД при максимальной нагрузке % |
90,5 |
91 |
90,9 |
90,8 |
|
Макс./мин. температура теплоносителя |
45/85°C |
|
Объем теплообменника л |
5,5 |
7 |
8,6 |
10,2 |
|
Число горелок/форсунок шт |
2 |
3 |
4 |
5 |
|
Число чугунных секций шт |
3 |
4 |
5 |
6 |
|
Максимальное рабочее давление |
3 (2. класс давления) бар |
|
Гидравлическое сопротивление теплообменника мбар |
0,3 |
0,4 |
0,5 |
0,6 |
|
Размеры соединения |
|
Контур отопления |
1 дюйм |
|
Газовое соединение |
3/4 дюйм |
|
Соединение ГВС |
1/2 дюйм |
|
Данные потребительской горячей воды |
|
Номинальная мощность теплообменника бойлера |
27 |
27 |
27 |
27 |
|
Объем бака |
100 |
100 |
100 |
100 |
|
Максимальная рабочая температура °C |
60 |
60 |
60 |
60 |
|
Устойчивый водяной поток при 45°C (Δ t=30°C) |
7,5 |
11 |
11 |
12 |
|
Максимальное рабочее давление бака (бар) |
6 |
6 |
6 |
6 |
|
Давление испытания бака (бар) |
10 |
10 |
10 |
10 |
|
Газотехнические данные |
Используемый газ: II2H,S3B/P |
|
Сетевой природный газ |
|
Давление на форсунке горелки (мбар) |
12,8 |
12,5 |
11,6 |
12 |
|
Диаметр форсунки горелки (мм) |
2,35 |
|
|
|
|
Потребление газа м³ /ч |
1,6 |
2,5 |
3,4 |
4,3 |
|
Диаметр дымохода (мм) |
130 |
130 |
130 |
150 |
|
Температура продуктов сгорания |
100 |
110 |
120 |
130 |
|
Тяга дымохода |
01 мбар |
|
Класс NOx |
2. (концентрация NOx < 200мг /кВтч) |
|
Электрические характеристики |
|
Электропитание (В/Гц) |
230/50 |
|
Электрическая мощность (Вт) |
107 |
107 |
107 |
107 |
|
Электрозащита |
IP 20 |
|
Класс защиты касания |
I. |
|
Уровень шумов (Дб) |
Макс. 50 |
|
Габаритные размеры |
|
Высота (мм) |
1473 |
1473 |
1473 |
1473 |
|
Глубина (мм) |
635 |
635 |
635 |
635 |
|
Ширина (мм) |
635 |
635 |
635 |
635 |
|
Вес котла без воды (кг) |
147 |
160 |
173 |
190 |
|
Цена в рублях |
77 285,00 |
80 565,00 |
84 460,00 |
88 560,00 |
Котлы с чугунным теплообменником и встроенным бойлером (100л) серия DELTA ATEB
Назначение: отопление и подготовка ГВС во встроенном бойлере.
Комплектация: атмосферная газовая горелка, встроенные насосы ОВ и ГВС, воздухоотводчик, расширительный бак СО, рециркуляционный патрубок ГВС, встроенный 100л бойлер, погодозависимая автоматика, датчик наружной температуры, модуляционное управление горением, режимы «зима/лето», функции самодиагностики, выбега насоса в режиме ГВС и в режиме отопления, защиты от замерзания, заклинивания циркуляционных насосов, легионеллы, полный набор элементов безопасности (по перегреву, опрокидыванию тяги, антиблокировке насоса и т.д.), предусмотрено подключение комнатных программаторов.
|
Модель |
ATEB 14 |
ATEB 22 |
ATEB 29 |
ATEB 37 |
|
Номинальная тепловая мощность горелки кВт |
16/11,2 |
24/16,8 |
32/22,5 |
40,5/28,45 |
|
Номинальная тепловая мощность котла кВт |
14/9,8 |
22/15,4 |
29,3/20,5 |
36,8/25,8 |
|
Номинальный КПД (отопление) % |
90,5 |
91 |
90,9 |
90,8 |
|
Мин./макс. рабочая температура теплоносителя |
40/80 °C |
|
Водяной объём котла дм |
5,5 |
7 |
8,6 |
10,2 |
|
Число горелок/форсунок (V) шт |
2 |
3 |
4 |
5 |
|
Число чугунных секций (V+1) шт |
3 |
4 |
5 |
6 |
|
Отапливаемый объём м3 |
300-350 |
350-450 |
450-550 |
600-700 |
|
Макс. рабочее избыточное давление |
3 (2. класс давления) бар |
|
Давление испытания теплообменника |
6 бар |
|
Потеря давления (80/60ОС) мбар |
0,6 |
0,5 |
0,4 |
0,3 |
|
Объём расширительного бака СО л |
12 |
12 |
12 |
12 |
|
Начальное давление расширительного бака бар |
1 |
1 |
1 |
1 |
|
Закрытый расширительный бак л |
6 |
6 |
6 |
6 |
|
Размеры соединения |
|
Подача-возврат отопления |
1 дюйм |
|
Газовое соединение |
3/4 дюйм |
|
Соединение ГВС |
1/2 дюйм |
|
Данные потребительской горячей воды |
|
Номинальная мощность кВт |
27 |
27 |
27 |
27 |
|
Объём расширительного бака ГВС л |
100 |
100 |
100 |
100 |
|
Макс. рабочая температура °C |
60 |
60 |
60 |
60 |
|
Устойчивый водяной поток (при Δt=30°C) л |
7,5 |
11 |
11 |
12 |
|
Макс. рабочее давление бака бар |
6 |
6 |
6 |
6 |
|
Давление испытания бака |
10 |
10 |
10 |
10 |
|
Газотехнические данные |
Используемый газ: II2H,S3B/P |
|
Сетевой природный газ |
|
Давление на форсунке горелки, газ «H» мбар |
12,8 |
12,5 |
11,6 |
12 |
|
Диаметр форсунки горелки «H» мм |
2,35 |
2,35 |
2,35 |
2,35 |
|
Потребление газа «H» м3/ч |
1,6/1,12 |
2,5/1,75 |
3,4/2,38 |
4,3/3,31 |
|
Сжиженный газ |
|
Давление на форсунке мбар |
25,9 |
25,9 |
22 |
24,1 |
|
Диаметр форсунки мм |
1,45 |
1,45 |
1,6 |
1,6 |
|
Расход газа м3/ч |
1,1/0,77 |
1,8/1,26 |
2,5/1,75 |
3,1/2,17 |
|
Данные продуктов сгорания |
|
Отвод продуктов сгорания Ø |
130 |
130 |
130 |
150 |
|
Температура продуктов сгорания °C |
100 |
110 |
120 |
130 |
|
Тяга дымохода |
0,1 |
|
Поток продуктов сгорания м3/ч |
38,1 |
55,8 |
72,3 |
87,9 |
|
Класс NOx |
2. (концентрация NOx < 200мг /кВтч) мбар |
|
Электрические характеристики |
|
Электросоединение |
230/50 В/Гц |
|
Электропотребление Вт |
107 |
107 |
107 |
107 |
|
Электрозащита |
IP 20 |
|
Класс защиты касания |
I. |
|
Датчик контроля пламени Ионизационный |
Ионизационный |
|
Розжиг Гц/кВ |
6/15 электрическая искра |
|
Уровень шумов |
макс. 50 Дб |
|
Габаритные размеры |
|
Высота мм |
1473 |
1473 |
1473 |
1473 |
|
Ширина мм |
635 |
635 |
635 |
635 |
|
Глубина мм |
635 |
635 |
635 |
635 |
|
Вес котла (без воды) кг |
147 |
160 |
173 |
190 |
|
Цена в рублях |
90 200,00 |
93 890,00 |
97 785,00 |
101 680,00 |
|
